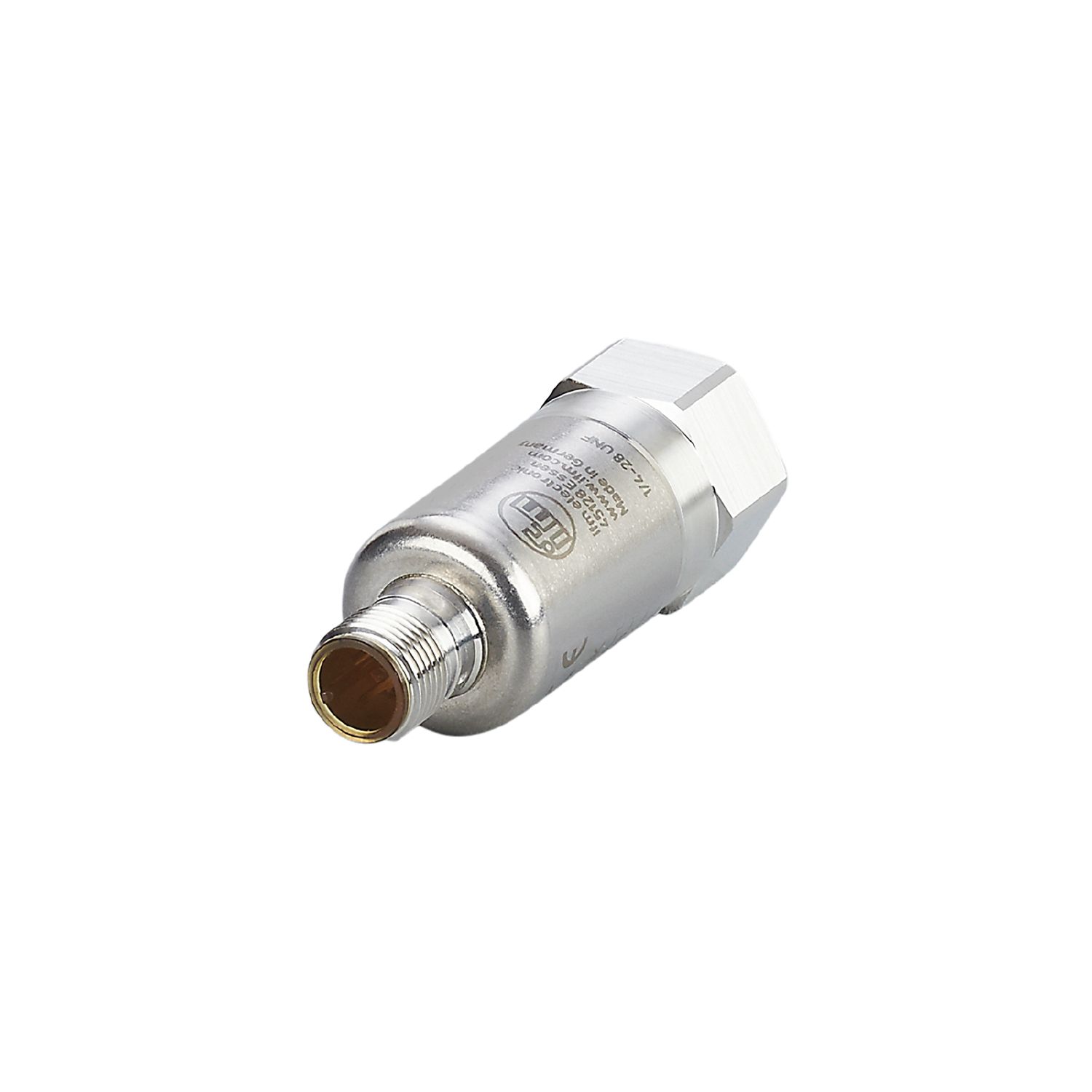

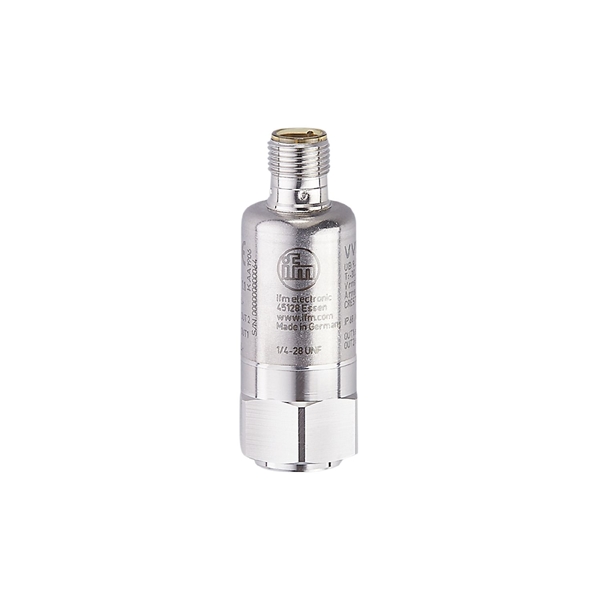

德国IFM易福门振动传感器 VVB020 VIBRATION IO-LINK SWITCH
产品详情
德国IFM易福门振动传感器 VVB020 VIBRATION IO-LINK SWITCH德国IFM易福门振动传感器 VVB020 VIBRATION IO-LINK SWITCH德国IFM易福门振动传感器 VVB020 VIBRATION IO-LINK SWITCH德国IFM易福门振动传感器 VVB020 VIBRATION IO-LINK SWITCH德国IFM易福门振动传感器 VVB020 VIBRATION IO-LINK SWITCH德国IFM易福门振动传感器 VVB020 VIBRATION IO-LINK SWITCH
振动传感器
VVB020
VIBRATION IO-LINK SWITCH
- 根据失衡、滚动元件轴承或齿轮状态的基于条件维护
- 工作温度范围广，拥有适应严苛工业环境的高防护等级
- 长期可靠监测特征值，包括采集原始数据
- 无需控制柜和复杂的布线即可集成在工业以太网系统中
- 异步传输原始数据（BLOB），并集成了运行时间计数器
产品特征
| 频率范围[Hz] |
2...10000 |
| 测量原理 |
电容式 |
| v-RMS |
| 振动测量范围[mm/s] |
0...45 |
应用
| 应用 |
中型机器，功率< 300 kW，转速> 600 rpm |
电气数据
| 工作电压[V] |
18...30 DC |
| 电流损耗[mA] |
< 50 |
| 绝缘电阻最小值[MΩ] |
100; (500 V DC) |
| 防护等级 |
III |
| 反相保护 |
有 |
| 传感器类型 |
微机电系统（MEMS） |
输出
| 输出信号 |
开关信号; IO-Link |
| 电气设计 |
PNP/NPN; (可配置) |
| 数字输出数量 |
2 |
| 输出功能 |
常开/常闭 |
| 开关量输出DC电压降最大值[V] |
2 |
| 每个输出最大电流负载[mA] |
100 |
| 短路保护 |
有 |
| 短路保护类型 |
脉冲 |
| 过载保护 |
有 |
测量/设定范围
| 请注意设定点SP |
|
| 频率范围[Hz] |
2...10000 |
| 测量原理 |
电容式 |
| 测量轴数量 |
1 |
| v-RMS |
| 振动测量范围[mm/s] |
0...45 |
| 开关点, SP[mm/s] |
0.2...45 |
| 复原点, rP[mm/s] |
0...44.8 |
| 步距[mm/s] |
0.2 |
| a-Peak / a-RMS |
| 振动测量范围 |
|
| 开关点, SP |
| 0.2...50 g |
2...490.3 m/s² |
|
| 复原点, rP |
| 0...49.8 g |
0...488.3 m/s² |
|
| 步距 |
|
| Crest |
| 振动测量范围 |
1...50 |
| 开关点, SP |
2...50 |
| 复原点, rP |
1...49 |
| 步距 |
1 |
| 温度测量 |
| 测量范围[°C] |
-30...80 |
| 分辨率[°C] |
0.1 |
| 开关点, SP[°C] |
-28...80 |
| 复原点, rP[°C] |
-30...78 |
| 设定步距[°C] |
2 |
精度/偏差
| 精确度 |
≤ 4 kHz +/-10 %; ≥ 4...10 kHz: < 3 dB |
| 精确度[K] |
± 2,5 K + (0,2 x (Umgebungstemperatur - Oberflächentemperatur)) |
| 线性偏差 |
2 % |
接口
| 通信接口 |
IO-Link |
| IO-Link revision |
1.1 |
| SDCI标准 |
IEC 61131-9: 2013-07 |
| 外形 |
| BLOB |
Binary Large Object transfer |
| Common - I&D |
Identification and Diagnosis |
| Function |
Measurement data, standard resolution |
|
| SIO模式 |
有 |
| 必需的mater port type |
A |
| 模拟过程数据 |
10 |
| 二位输出过程数据 |
2 |
| IO-Link功能（非周期性） |
用于v-RMS、a-RMS、a-Peak的滤波器; 迟滞; 窗口; 开关点; 输出极性 |
| 支持的DeviceID |
| 运行方式 |
DeviceID |
| Status A (COM2) |
1257 |
| Status B (COM2 / COM3) |
1369 |
|
| 注释 |
|
| Status A (COM2) |
| 传递类型 |
COM2 (38,4 kBaud) |
| 处理周期最小值[ms] |
11.6 |
| Status B (COM2 / COM3) |
| 传递类型 |
COM3 (230,4 kBaud) |
| 处理周期最小值[ms] |
3.6 |
工作条件
| 环境温度[°C] |
-30...60 |
| 存储温度[°C] |
-30...80 |
| 外壳防护等级 |
IP 67; IP 68; IP 69K |
认证/测试
| EMC电磁兼容 |
| 2014/30/EU |
|
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
| 抗冲击 |
| DIN EN 60068-2-27 |
50 g 11 ms |
|
500 g 1 ms |
|
| 抗震 |
| DIN EN 60068-2-6 |
20 g / 10...3000 Hz |
|
| MTTF[年] |
299 |
| UL认证 |
| Ta |
-30...60 °C |
| UL认证编号 |
L002 |
|
机械技术数据
| 重量[g] |
116.5 |
| 外壳 |
圆柱形的 |
| 安装方式 |
螺丝钉 |
| 尺寸[mm] |
Ø 22 / L = 63.55 |
| 原材料 |
外壳: 不锈钢(1.4404 / 316L) |
| 拧紧扭矩[Nm] |
8 |
附件
| 供货范围 |
| 螺丝钉: 1 x (1/4" 28 UNF / M8) |
| 螺丝钉: 1 x (1/4"28 UNF x 5/8" DIN916) |
|
注释
| 说明 |
硬件版本BC临时更改了环境温度范围 |
| 包装单位 |
1 件 |
电气连接
|
接插件: 1 x M12; 译码: A; 电缆长度最大值: 20 m |
