德国IFM易福门气缸开关 MFH213 MFB3002BBPKG/B/AM/500/0,21M
产品详情
德国IFM易福门气缸开关 MFH213 MFB3002BBPKG/B/AM/500/0,21M德国IFM易福门气缸开关 MFH213 MFB3002BBPKG/B/AM/500/0,21M德国IFM易福门气缸开关 MFH213 MFB3002BBPKG/B/AM/500/0,21M德国IFM易福门气缸开关 MFH213 MFB3002BBPKG/B/AM/500/0,21M德国IFM易福门气缸开关 MFH213 MFB3002BBPKG/B/AM/500/0,21M

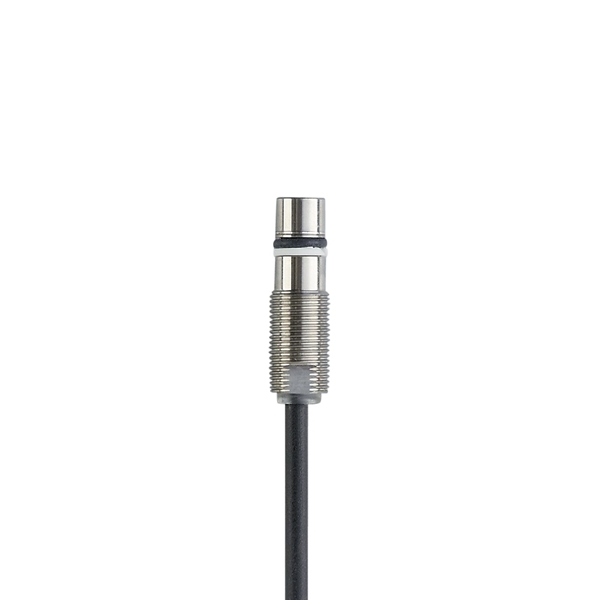

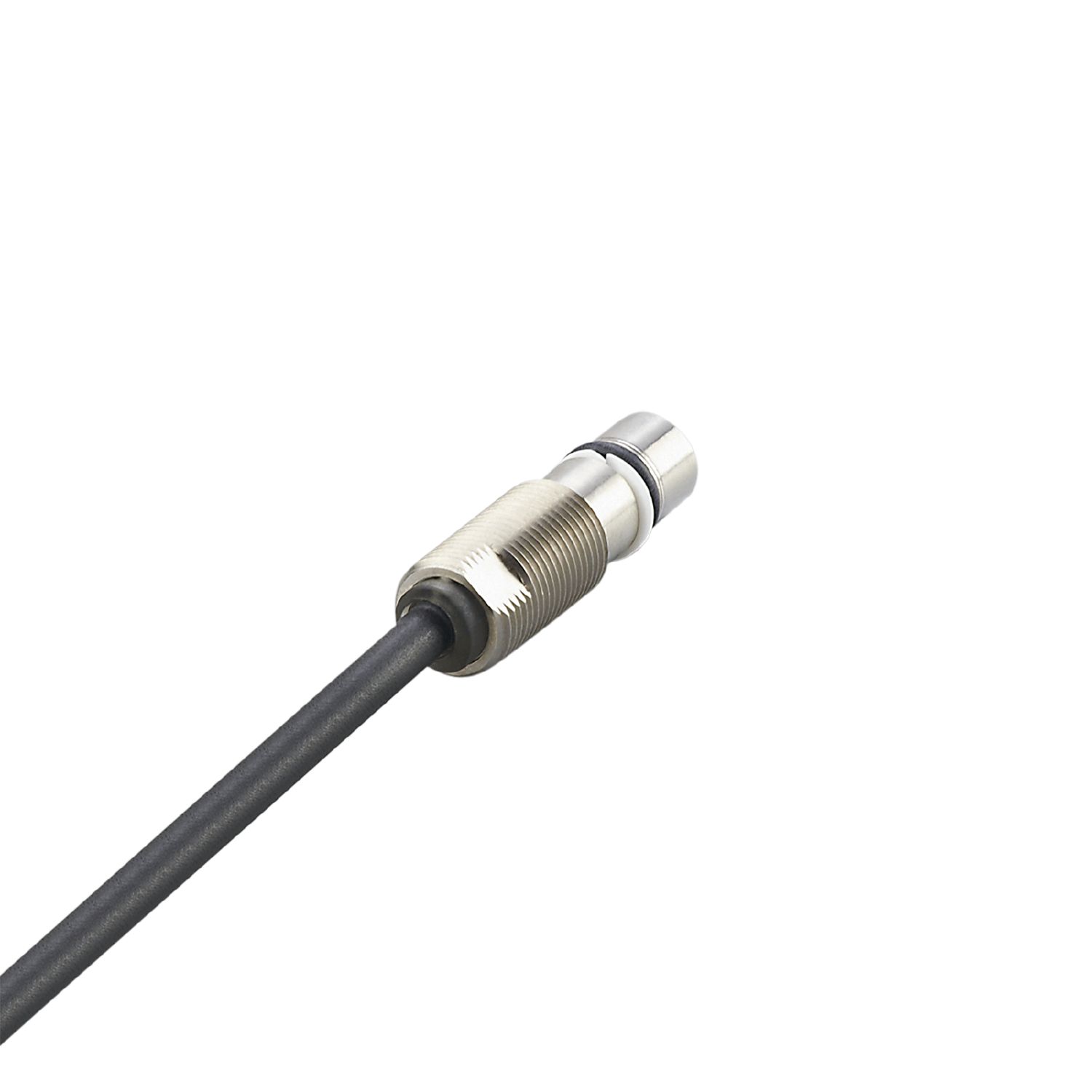

气缸开关
MFH213
MFB3002BBPKG/B/AM/500/0,21M
- 用于液压气缸的位置反馈
- 耐压能力高达 500 巴
- 金属感应面，经久耐用
- 高爆破压力
- 高于 1 千万次压力周期的使用寿命
产品特征
| 电气设计 |
PNP |
| 输出功能 |
常开 |
| 感应距离[mm] |
1.8 |
| 外壳 |
螺纹结构 |
应用
| 应用 |
液压油缸 |
| 介质 |
检测黑色金属 |
| 爆破压力最小值 |
|
| 抗压强度 |
|
电气数据
| 工作电压[V] |
10...36 DC |
| 电流损耗[mA] |
< 23 |
| 防护等级 |
III |
| 反相保护 |
有 |
输出
| 电气设计 |
PNP |
| 输出功能 |
常开 |
| 开关量输出DC电压降最大值[V] |
1.6 |
| 漏电流最大值[mA] |
0.1 |
| 开关量输出DC的持续电流负载[mA] |
200 |
| 开关频率DC[Hz] |
1000 |
| 短路保护 |
有 |
| 过载保护 |
有 |
精度/偏差
| 迟滞[Sr的百分比] |
< 15 |
| 开关点偏移[Sr的百分比] |
10 |
| 重复精度[Sr的百分比] |
10 |
工作条件
| 压力峰值 |
|
| 环境温度[°C] |
-25...85 |
| 外壳防护等级 |
IP 65; IP 67 |
认证/测试
| EMC电磁兼容 |
| 车辆领域 |
|
| 抗辐射及干扰度 ECE R10 |
E1型号批准 |
| 辐射符合ECE R10_ESA_1m标准 |
>10 db 限制，取决于距离 |
| 根据德国工业标准ISO 11452-2的抗扰度 |
30 V/m |
| 大电流注入（BCI）测试符合DIN ISO 11452-4标准 |
60 mA |
| 射频场感应的传导抗扰度 在符合ISO 7637-2: 2004标准的24 V网络中（脉冲1到4） |
|
| 脉冲 |
1 2a 2b 3a 3b 4 |
| 严格等级 |
III III III III III III |
| 失效准则 |
C B C A A C |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 HF电磁场辐射 |
10 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-6 射频场感应的传导抗扰度 |
10 V |
| EN 55011 |
等级B |
| DIN ISO 11452-5 |
100 V/m |
|
| 抗振强度 |
| EN 60068-2-6 Fc |
20 g 50个扫描周期/频率; 每3个轴每分钟一个八度 / 10...3000 Hz -20...50 °C |
|
| 抗冲击 |
| EN 60068-2-27 Ea |
100 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击 / -40...85 °C |
|
| 持续抗冲击性 |
| EN 60068-2-27 Ea |
40 g ６ ms; 3个坐标轴中每个方向4000个冲击 / -20...50 °C |
|
| MTTF[年] |
1934 |
机械技术数据
| 重量[g] |
30.8 |
| 外壳 |
螺纹结构 |
| 安装 |
齐平安装 |
| 开关动作寿命 |
1亿 |
| 拧紧扭矩[Nm] |
< 25 |
| 金属外壳 |
有 |
