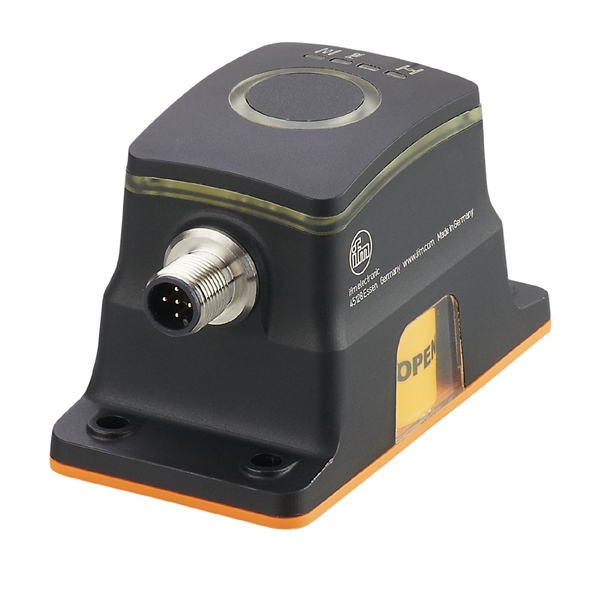

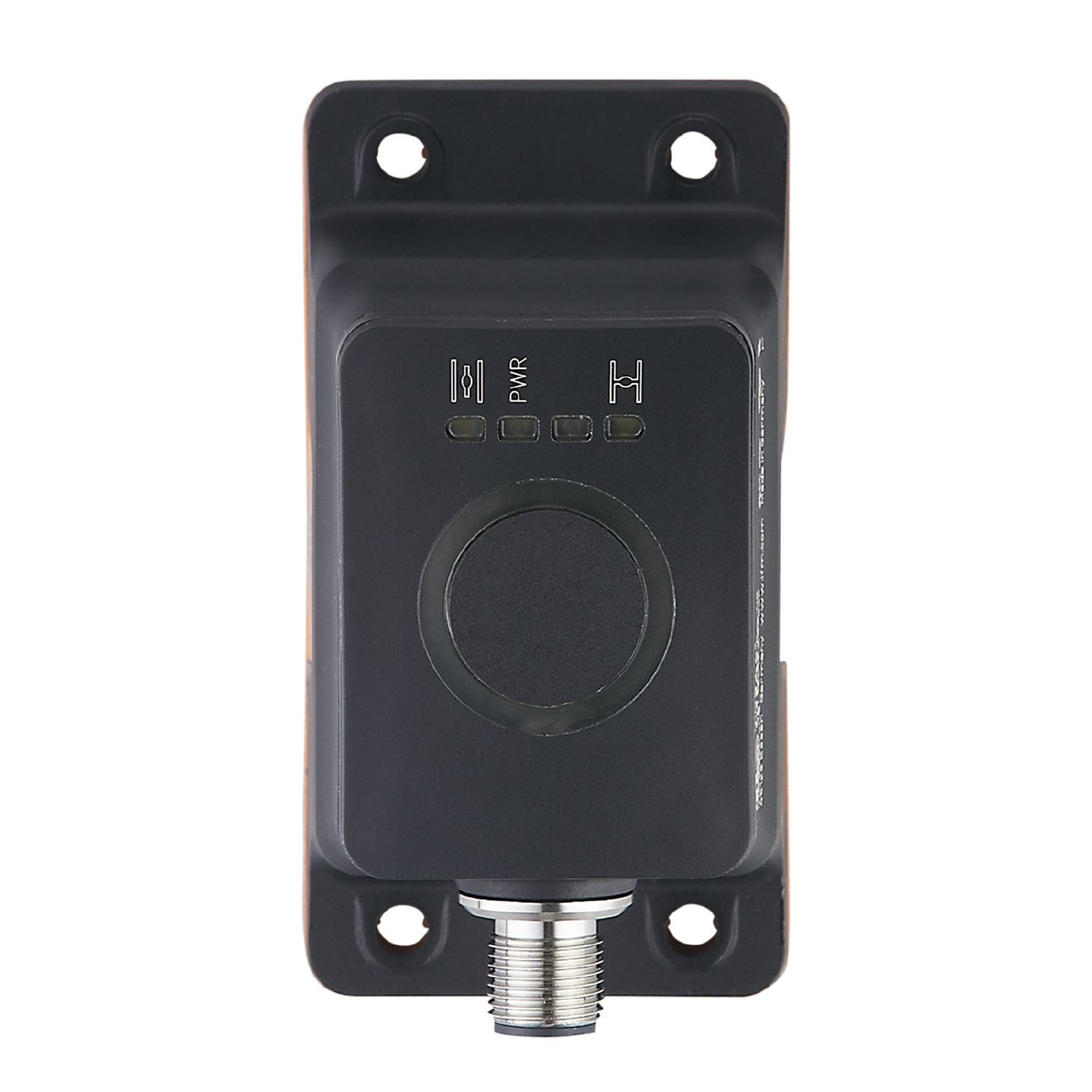

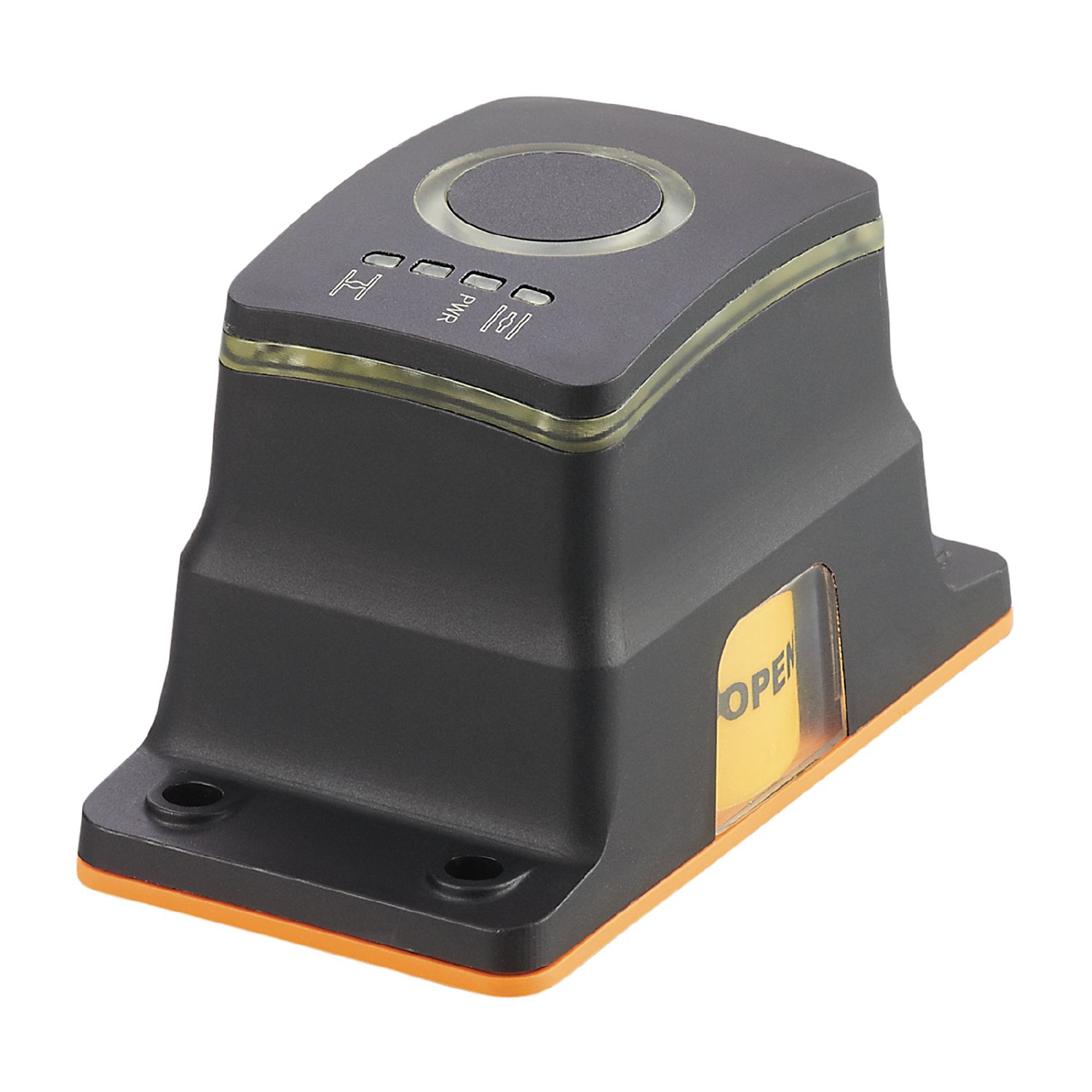

用于阀门执行器的位置传感器

MVQ101

SVS BASIC IO-LINK

可配置的RGB LED，用于快速显示传感器位置
只需单击即可快速完成末端位置设置

针对磨损、堵塞或沉积的自诊断功能，实现预防性维护

产品特征

通信接口	IO-Link
外壳	矩形的
尺寸[mm]	95 x 50 x 57

开关量输出
电气设计	PNP
输出功能	3个常开/常闭; (可选)

应用

工作原理	磁性
应用	旋转角度检测，绝对式

电气数据

工作电压[V]	10...30 DC
电流损耗[mA]	< 40
防护等级	III
反相保护	有
开机延迟时间最大值[ms]	300

输出

开关量输出
电气设计	PNP
输出功能	3个常开/常闭; (可选)
开关量输出DC电压降最大值[V]	2.5
开关量输出DC的持续电流负载[mA]	100
短路保护	有
过载保护	有

监控范围

监控范围[°]	360

监控范围[°]

360

精度/偏差

旋转角度检测
精确度[°]	± 1
分辨率[°]	0.1
温度变化率[°/K]	0,02
重复精度[°]	0,1

开关点指示
公差[°]	0.1...15; (出厂设定: 10)
迟滞[°]	0.1...5; (出厂设定: 3)

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9 CDV

外形

Smart Sensor - SSP 3.1	Measuring Sensor
BLOB	Binary Large Object transfer
Common - I&D	Identification and Diagnosis
Function	Multiple switching signal
Function	Teach channel

SIO模式

有

必需的mater port type

处理周期最小值[ms]

支持的DeviceID

运行方式	DeviceID
default	595

工作条件

环境温度[°C]	-25...70
外壳防护等级	IP 65; IP 67; (目标对象区域防尘保护)

认证/测试

EMC电磁兼容

EN 61000-4-2	4 kV CD / 8 kV AD
EN 61000-4-3	10 V/m
EN 61000-4-4	2 kV
EN 61000-4-6	10 V
EN 55011	等级B

抗振强度

EN 60068-2-6 Fc

1 mm (10...55 Hz) / 每3个轴每分钟一个八度

抗冲击

EN 60068-2-27 Ea

30 g 11ms半正玄; 3个坐标轴中每个方向6个冲击

MTTF[年]

410

包括嵌入式软件

有

UL认证

UL认证编号

S001

机械技术数据

重量[g]	175
外壳	矩形的
尺寸[mm]	95 x 50 x 57
原材料	外壳, 凸轮: PA; 插头: 不锈钢（316L / 1.4404）
拧紧扭矩[Nm]	凸轮: 1,2; 外壳: 3,0; 塑料安装板上的外壳: 0,9
