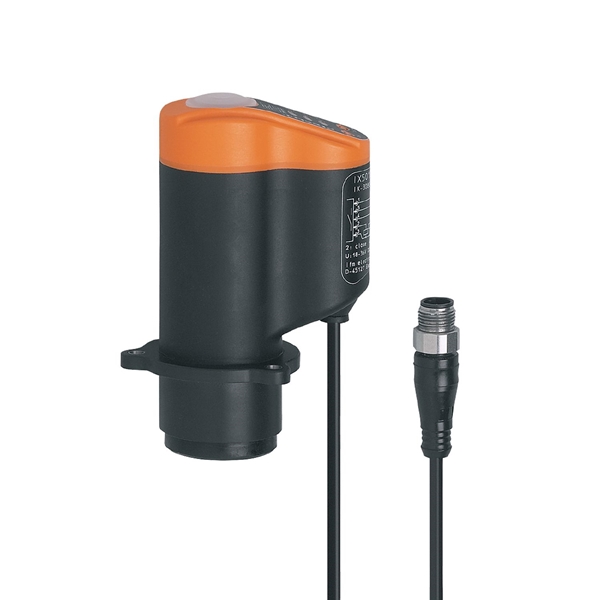

用于线性阀的位置传感器

IX5030

IX-2080-AS-i/0,15M/US

单或双座阀和膜片阀的位置反馈
可自选开关输出：阀门打开/关闭、调节位置
取代二进制脉冲接收器
整个测量范围的分辨率为 0.2 mm

通过按钮对阀门位置进行编程

产品特征

电气设计	AS-i
尺寸[mm]	65 x 52 x 110

应用

应用	用于单一和双座线形阀门的位置反馈; 绝对距离检测; 阀门密封圈的监控

电气数据

工作电压[V]	26.5...31.6 DC
电流损耗[mA]	< 50
防护等级	III
反相保护	有
开机延迟时间最大值[ms]	2000

输出

电气设计

AS-i

监控范围

测量范围[mm]

0...80

最大的目标速度[m/s]

阀门冲程的分辨率[mm]

0.2

目标物体

	圆柱形圆盘
-	Ø 24 mm ±0,05 mm
-	最低高度10mm
-	扁平面
-	不锈钢符合DIN17440标准，材料编号316S12。

软件/编程

参数设定	测量范围内任意定义的3个开关点

工作条件

环境温度[°C]	-25...70
外壳防护等级	IP 65; IP 67; (仅与阀门头中的一个装置相连接, 防止传感器机械的损伤。)

认证/测试

抗振强度

EN 60068-2-6 Fc

1 mm (10...55 Hz) / 每3个轴每分钟一个八度

抗冲击

EN 60068-2-27 Ea

30 g 11ms半正玄; 3个坐标轴中每个方向6个冲击

MTTF[年]

281

AS-i分类

AS-i版本

3.0

扩展寻址模式

有

AS-i I/O配置[hex]

AS-i ID代码[hex]

A.F

数据位

名称	close	seat	open	不接线
状态 = 0	滑块在“关闭”区域外	滑块在“座位”区域外	滑块在“打开”区域外	默认值
状态 = 1	滑块在“关闭”区域内	滑块在“座位”区域内	滑块在“打开”区域内	-

机械技术数据

重量[g]	219.5
安装方式	3孔法兰
尺寸[mm]	65 x 52 x 110
原材料	PA; TPE; PP; LCP

显示器/操作件

显示

开关状态	1 x LED, 绿色 open
开关状态	1 x LED, 黄色 seat
开关状态	1 x LED, 红色 close
操作	1 x LED, 绿色 AS-i电压
错误	1 x LED, 红色
